potrzebna pomoc przy paliwowskazie

[Prezes1960]

Potrzebuję pomocy ,nie działa wskaźnik paliwa ,bardzo możliwe że źle go podłączyłem choć próbowałem według schematu z internetu, to toto nie działa .W sklepie powiedziano że wskaźnik pasuje do czujnika,ale czy tak jest to nie wiem .Proszę o pomoc ruszam na łódkę w czwartek i chciał bym coś pokombinować :P

[mikijet]

....W sklepie powiedziano że wskaźnik pasuje do czujnika,ale czy tak jest to nie wiem .....

I tak jest. Są różne sposoby pomiaru poziomu cieczy więc i czujniki muszą być parowane ze wskaźnikami.

https://www.google.pl/search?q=wska%C5%BAnik+paliwa&espv=2&es_sm=90&source=lnms&tbm=isch&sa=X&ei=u4PzU7zII9KO4gT69YHYBA&ved=0CAgQ_AUoAQ&biw=1280&bih=689#q=czujnik+poziomu+paliwa+zasada+dzia%C5%82ania&tbm=isch&imgdii=_



http://www.boatshop.pl/czujniki



[Prezes1960]

Widocznie jednak w sklepie nastąpiła pomyłka ,mają oni faktycznie różne wskaźniki i czujniki choć wyglądają identycznie!?Dziś do nich zatelefonuje to sprawa się wyjaśni.

[Prezes1960]

Czy ktoś może mnie pomóc nie działa wskaźnik paliwa mimo że został wymieniony na nowy?. Czujnik wskazuje na przyrządzie :na pustym8 omów na pełnym 190 .Czy grubość przewodów ma znaczenie ?,bo wskaźnik minimalnie się wychyla ale w granicach zera i drga gdy rusza się paliwo.Proszę o pomoc bo już wydałem "parę"złotych i nic nie uzyskałem.

[Zibi]

a jak to łączysz ???

fotka jakaś albo rysunek

[Prezes1960]

Czujnik podłączyłem według schematu dostarczonego przez sklep w którym (raksa) nabyłem ów czujnik i wskaźnik.W domu na krótkich przewodach działało poprawnie,natomiast na łodzi po raz kolejny porażka (zakupiony nowy wskaźnik,poprzedni wysłany w ramach reklamacji).Problem jest na łodzi choć kabel położyłem  nowy ale nie wiem czy nie za cienki (0.5 mm2).

czujnik_i_wskaznik_paliwa2.pdf

[czeburaszka710]

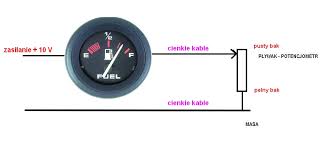

kolego Prezes , jak zegar i czujnik z tej samej " parafii " czyli kompatybilne i w dodatku jeszcze nie uszkodzone to jedynie co może być to coś zle połączone , może masa uciekła ??? Masz kilka ogólnych schematów , większość czujników i zegarów odpowiada tym rysunkom .



http://forum.mustangklub.pl/forum/download/file.php?id=3262&t=1&sid=1ed826ce8fbb0dae017c3406756e8751









http://www.elektroda.pl/rtvforum/download.php?id=488884



https://encrypted-tbn3.gstatic.com/images?q=tbn:ANd9GcTIp9kZhR9sh7kzQquu9FeFt-K4-PhD1v3dydHZ1z_VqpafwphU



myślę że to pomoże to uświadomić jak działa takie ustrojstwo i znaleźć przyczynę niepowodzenia  :)  a i jeszcze jak zbiornik plastykowy to i łódka też to masa na czujniku musi być pewna .







P.s. zanim pisałęm to dałeś nową odpowiedz , kabiel 0,5mm2 nie powinien być problemem bo prądy tam nie wielkie , a jak wiadomo przekrój kabla na tak małych prądach ( w porywach kilka-kilkanaście mA ) nie mają wielkiego znaczenia .

[Prezes1960]

Dzięki za podpowiedź ,jestem teraz daleko od łodzi i nie mogę sprawdzić kilku spraw .Jeżeli kabelek jest "dobry" to nie wiem już co robić ,masa pochodzi z ogólnej listwy do której są podłączone inne wskaźniki i te działają.A ,zapomniał bym ,kiedy rozłączyłem kabelek przy zbiorniku to wskazówka skoczyła na wskaźniku do maksa :P,po ponownym złączeniu wskazówka oscylowała w granicy "pustego" baku  i odczuwała falowanie wody.

[Zibi]

Sądzę, ale nie wiem na pewno, że powinno się podłączyć "+" i "-" zasilania do zegara,

następnie czujnik poziomu jednym kabelkiem do "-" zasilania drugim

na zacisk "S" zegara.

Nie polecam kabelków 0,5mm2 to jest dobre do zabawek w domu.

Kable powinny być minimum 1mm2 pomimo, że prądów tam nie ma ;)

Trzeba też sprawdzić poprawność i jakość połączeń kablowych.

Jeżeli na stole działało to i na łódce musi!!!!!! działać >:(

Polecam również załączać napięcie po dokonaniu wszystkich połączeń :)

W przeciwnym wypadku można coś odpalić, czyli popsuć, np. ustrój zegara.

A wskazówka nie może falować z falowanie łódki. Pewnie już coś odpaliłeś, czyli popsułeś :)

[czeburaszka710]

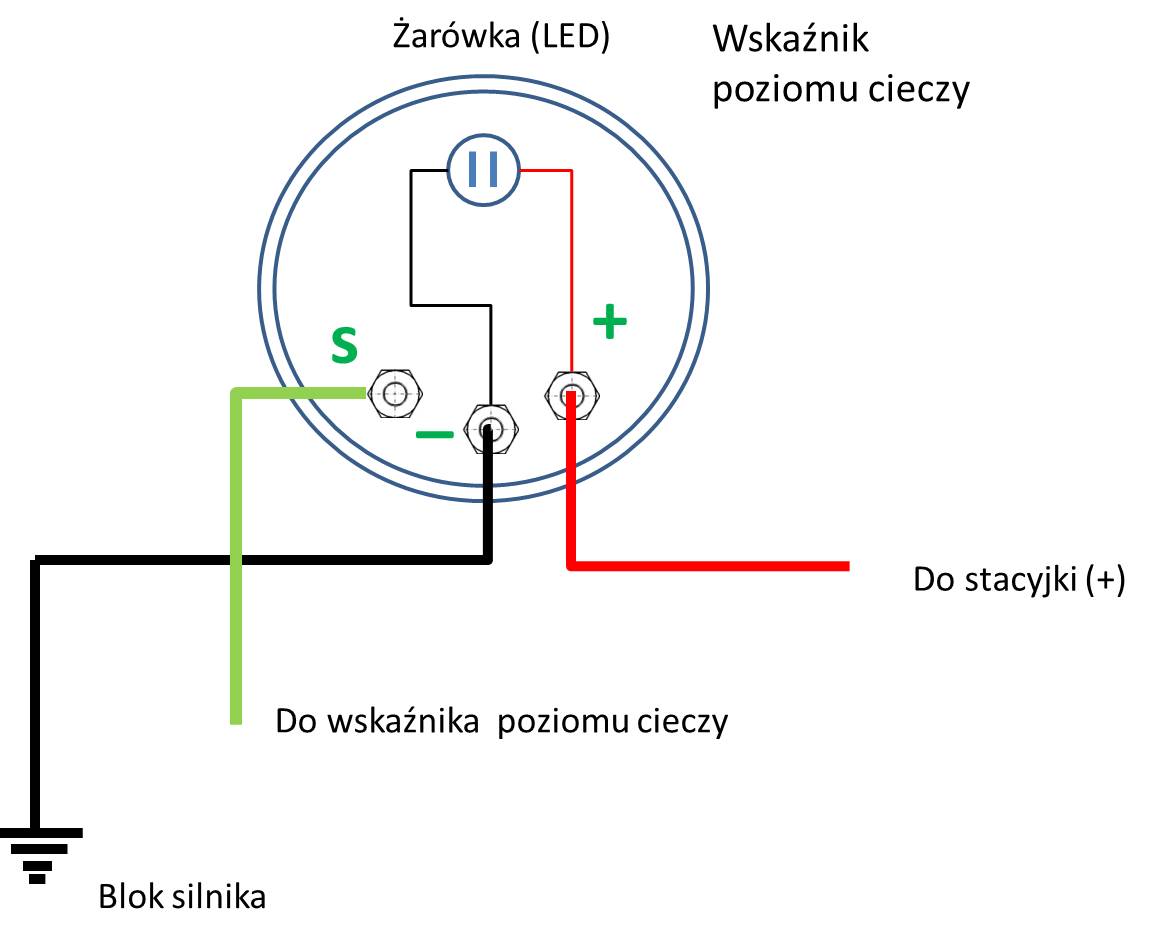

taki schemat dostałeś ?

http://www.kulinski.navsim.pl/att/Image/201303/PODLACZENIA_%20wskaznik_poziomu_cieczy.jpg

jak odłączyłeś masę porostu rozbałansowałeś  mostek , może jeszcze nic nie spaliłeś  ;)

na 0,5 powinno wskazywać prawidłowo , my szukamy przyczynę , co nie znaczy że 0,5 w łódce przy zegarach  ma mieć miejsce  .

Zmierz napięcie na klemie " s" względem "masy"przy czujniku  i sprawdź czy zmienia się tam napięcie jak ruszasz spławikiem . Tam cudów niema wszystko proste jak budowa cepu  .

[Prezes1960]

Ten schemat też brałem pod uwagę ale on nie jest "pełny"dla laika .Chodzi o to że na schemacie nie uwzględniono podłączenia do czujnika ,trzeba się domyśleć że drugi przewód ,bo są dwa ,od czujnika trzeba połączyć z masą.Pomiarów dokonam dopiero w weekend , łódka stoi na mazurach jeszcze na wodzie bo się jeszcze nie napływałem :P.Po rozłączeniu kabelków przy zbiorniku i połączeniu z powrotem wskazówka poruszała się w raz z ruchem pływaka(w pobliżu "pusty") .Mam jeszcze jedną sprawę ktoś podpowiedział abym sprawdził czy pływak się porusza do góry ,ale nie mogę tego sprawdzić nie wyjmując  go ze zbiornika bo w zbiorniku nie ma dostępu do pływaka .Na "sucho" podłączałem w domu na krótkich kabelkach i pustym zbiorniku i jak napisałem wszystko było w należytym porządku.
